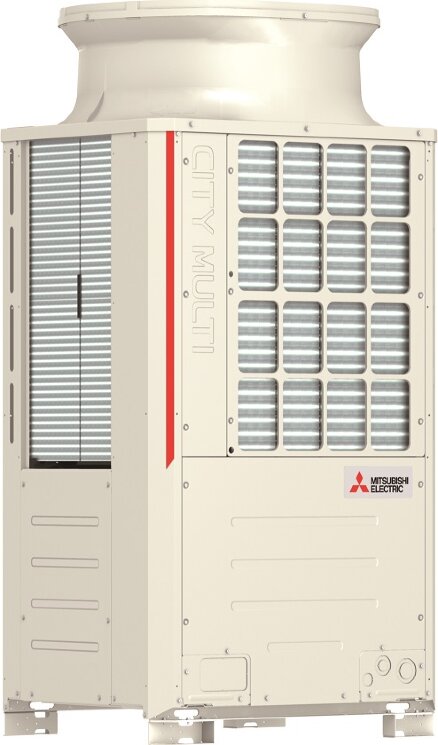

Наружный блок с инвертером Mitsubishi Electric PURY-P200YNW-A1

Артикул: 8482
Наружный блок с инвертером Mitsubishi Electric PURY-P200YNW-A1 (22.4 кВт) В данной системе внутренние блоки могут одновременно работать в режимах охлаждения и нагрева. Возможность подключать внутренние блоки суммарной производительностью до 150% (200% при использовании специальной встроенной программы управления наружным блоком)
Бренд
Mitsubishi Electric
Модель
PURY-P200YNW-A1
Страна
Япония
В наличии
1 496 585

Категории: Mitsubishi Electric Наружные блоки для мультисистем MXZ-F, PUMY-SP, PUMY-P, PUMY-P-BS, PUHY-P, PURY-P, PU-P, PUHZ-P, PUHZ-ZRP

Теги: Mitsubishi Electric, Наружный блок VRF с инвертером, CITY MULTI G7, PURY-P200YNW-A1

Обзор

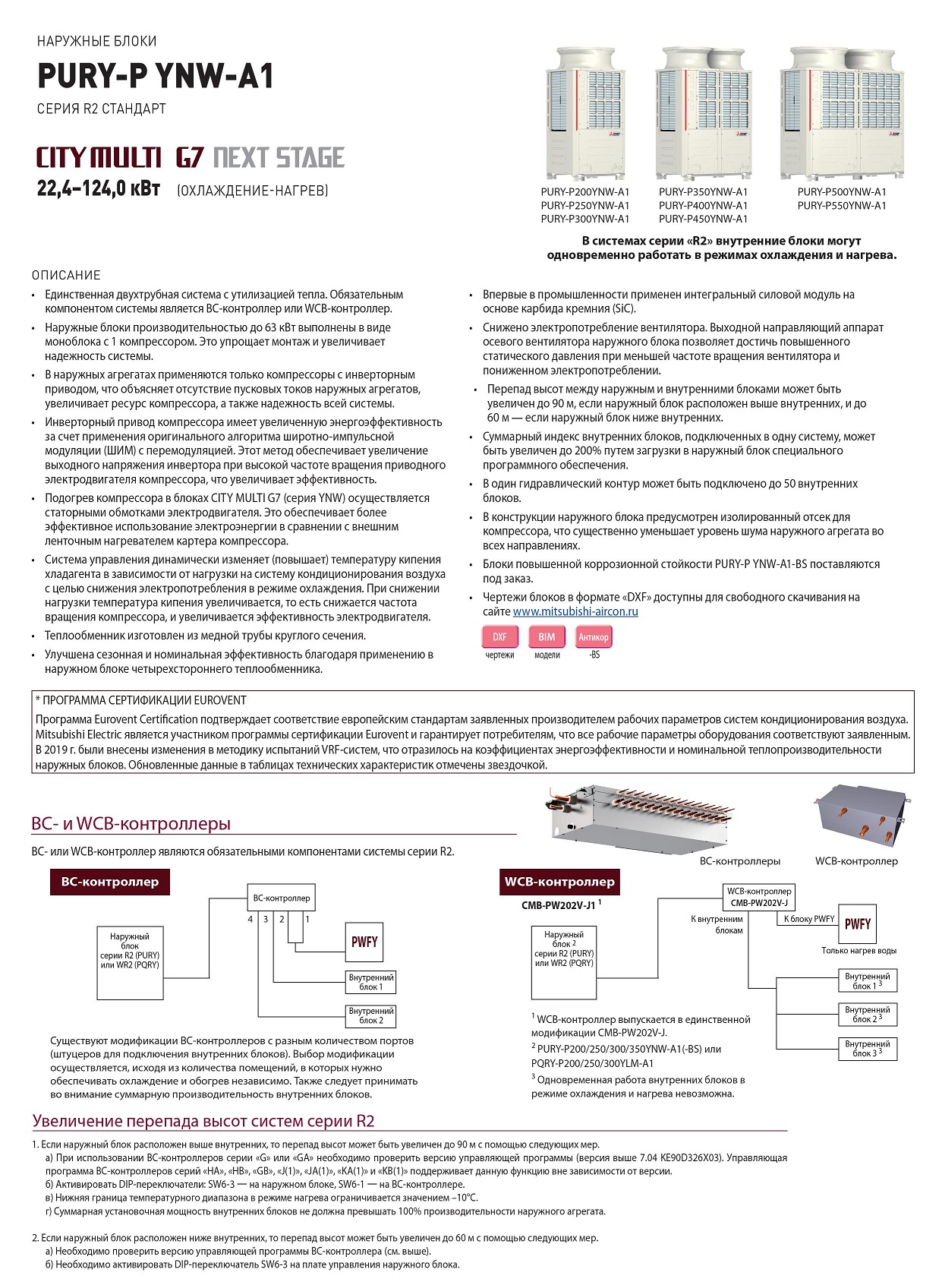

Описание Mitsubishi Electric PURY-P200YNW-A1:

В VRF системах Mitsubishi Electric серии «R2» внутренние блоки могут одновременно работать в режимах охлаждения и нагрева.

ВС-контроллеры (или WCB-контроллер) являются обязательным компонентом VRF-систем с утилизацией тепла R2 или WR2. Совместно с наружным блоком они обеспечивают одновременную работу внутренних блоков в режимах охлаждения и нагрева в рамках двухтрубной системы фреонопроводов.

Существуют модификации ВС-контроллеров с разным количеством портов (штуцеров для подключения внутренних блоков). Выбор модификации осуществляется, исходя из количества помещений, в которых нужно обеспечивать охлаждение и нагрев независимо. Также следует принимать во внимание суммарную производительность внутренних блоков.

В наружных блоках Mitsubishi Electric «PURY-P» применяются только компрессоры с инверторным приводом, что объясняет отсутствие пусковых токов, увеличивает ресурс компрессора, а также надежность всей системы.

Возможность подключать внутренние блоки суммарной производительностью до 150% (200% при использовании специальной встроенной программы управления наружным блоком).

Длина трубопровода хладагента после BC-контроллера может составлять до 60 м, перепад высот между внутренними блоками — до 30 м, а перепад высот между наружным и внутренними блоками — до 90 м.

Особенности Mitsubishi Electric PURY-P200YNW-A1 :

  • Единственная двухтрубная система с утилизацией тепла. Обязательным компонентом системы является ВС-контроллер или WCB-контроллер.
  • Наружные блоки производительностью до 63 кВт выполнены в виде моноблока с 1 компрессором. Это упрощает монтаж и увеличивает надежность системы.
  • В наружных агрегатах применяются только компрессоры с инверторным приводом, что объясняет отсутствие пусковых токов наружных агрегатов, увеличивает ресурс компрессора, а также надежность всей системы.
  • Инверторный привод компрессора имеет увеличенную энергоэффективность за счет применения оригинального алгоритма широтно-импульсной модуляции (ШИМ) с перемодуляцией. Этот метод обеспечивает увеличение выходного напряжения инвертора при высокой частоте вращения приводного электродвигателя компрессора, что увеличивает эффективность.
  • Подогрев компрессора в блоках CITY MULTI PURY-P (серия YNW) осуществляется статорными обмотками электродвигателя. Это обеспечивает более эффективное использование электроэнергии в сравнении с внешним ленточным нагревателем картера компрессора.
  • Система управления динамически изменяет (повышает) температуру кипения хладагента в зависимости от нагрузки на систему кондиционирования воздуха с целью снижения электропотребления в режиме охлаждения. При снижении нагрузки температура кипения увеличивается, то есть снижается частота вращения компрессора, и увеличивается эффективность электродвигателя.
  • Теплообменник изготовлен из медной трубы круглого сечения.
  • Улучшена сезонная и номинальная эффективность благодаря применению в наружном блоке четырехстороннего теплообменника.
  • Впервые в промышленности применен интегральный силовой модуль на основе карбида кремния (SiC).
  • Снижено электропотребление вентилятора. Выходной направляющий аппарат осевого вентилятора наружного блока позволяет достичь повышенного статического давления при меньшей частоте вращения вентилятора и пониженном электропотреблении.
  • Перепад высот между наружным и внутренними блоками может быть увеличен до 90 м, если наружный блок расположен выше внутренних, и до 60 м — если наружный блок ниже внутренних.
  • Суммарный индекс внутренних блоков, подключенных в одну систему, может быть увеличен до 200% путем загрузки в наружный блок специального программного обеспечения.
  • В один гидравлический контур может быть подключено до 50 внутренних блоков.
  • В конструкции наружного блока предусмотрен изолированный отсек для компрессора, что существенно уменьшает уровень шума наружного агрегата во всех направлениях.

Руководство по установке PURY-P200YNW скачать .pdf (7.22 mb)

Рефнеты для монтажа VRF Mitsubishi Electric всегда в наличии на складе :

Разветвитель магистрали хладагента (Аналог) CMY-Y102SS-G2

Разветвитель магистрали хладагента (Аналог) CMY-Y102LS-G2

Разветвитель магистрали хладагента (Аналог) CMY-Y202S-G2

Разветвитель магистрали хладагента (Аналог) CMY-Y302S-G2

Характеристики
Бренд Mitsubishi Electric
Тип Наружный блок VRF
Серия PURY-P
Модель PURY-P200YNW-A1
Модель PURY-P200YNW-A1
Холодопроизводительность 22.40 кВт
Потребляемая мощность (охлаждение) 5.27 кВт
Уровень шума (охлаждение) 59 дБ(А)
Теплопроизводительность 22.40 кВт
Потребляемая мощность (нагрев) 4.45 кВт
Уровень шума (нагрев) 59 дБ(А)
Размеры вн. блока ШхГхВ, мм 1858×920×740
Напряжение питания 380-415 В, 3 ф, 50 Гц
Заводская заправка хладагента 5.20 кг
Гарантированный диапазон наружных температур (охлаждение) -5 … +52°C
Гарантированный диапазон наружных температур (нагрев) -20 … +15°C
Макс. количество внутренних блоков 20
Хладагент (фреон) R410A
Гарантия 3 года
Страна Япония
Вес, кг 214
