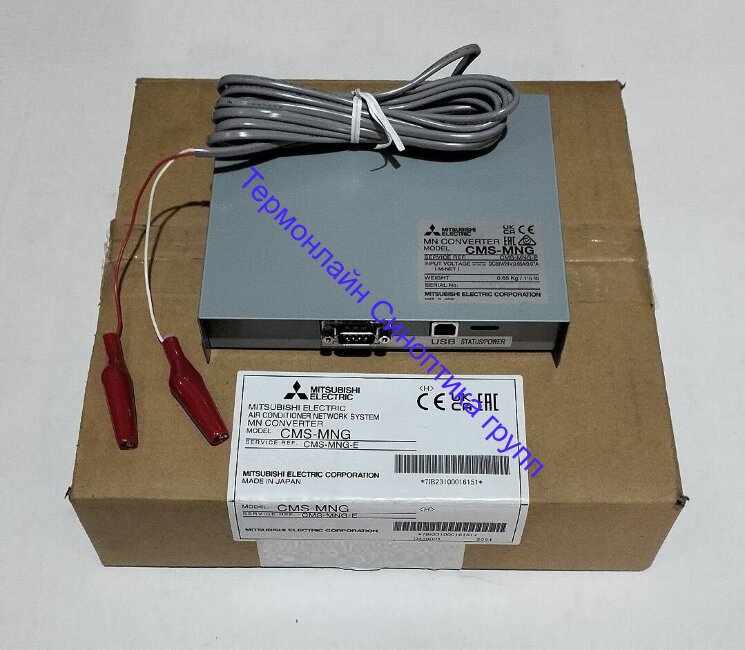

Диагностический прибор Mitsubishi Electric CMS-MNG-E

Прибор Mitsubishi Electric CMS-MNG-E подключается к компьютеру через последовательный порт RS-232C или USB и позволяет осуществлять управление, контроль, а также сбор информации о рабочих параметрах системы. Допускается подключать диагностический прибор непосредственно к модему для удаленного мониторинга системы кондиционирования. При использовании конвертора PAC-SF83MA-E прибор может применяться для связи с полупромышленными кондиционерами Mr.Slim «A-control».

Диагностический прибор Mitsubishi Electric CMS-MNG-E имеет 2 встроенных интерфейса для взаимодействия с компьютером: RS-232C и USB. На компьютере должна быть установлена специализированная диагностическая программа Mitsubishi Electric «Maintenance Tool». Программно-аппаратный комплекс не только выполняет диагностические функции, но и используется для настройки и контроля приборов PAC-YG60MCA, PAC-YG63MCA и PAC-YG66DCA.

1) Для использования последовательного интерфейса RS-232C потребуется перекрестный (нуль-модемный) кабель для соединения с компьютером, и прямой (модемный) — для непосредственного подключения модема. На диагностическом приборе установлен разъем DB9P. Внешний АТ-совместимый модем не только позволяет организовать диагностику, инициированную удаленным компьютером, но и произвести исходящее с объекта соединение по предварительно введенному номеру при возникновении какой-либо неисправности.

2) При непосредственном подключении диагностического прибора к компьютеру можно использовать USB интерфейс. Для этого потребуется стандартный кабель с разъемами типа USB A – USB B.

Примечания:

1. Следует использовать диагностическую программу Maintenance Tool версии 4.21 и выше. Она совместима с прежними диагностическими приборами CMS-MNF и CMS-MNF-B.

2. Не допускается одновременно использовать оба интерфейса RS-232C и USB.

Теперь рабочие параметры можно смотреть не только в классическом или табличном представлении, но также в виде анимированных гидравлических схем. Анимация выполняет не только эстетическую функцию, но и несет важную смысловую нагрузку. Она показывает, в каких цепях движется хладагент, в каком направлении, какие цепи «глухие» в данном режиме, на каких элементах должен быть перепад температур. Это не только удобная визуализация, но также подсказка для специалистов и профессионалов, знакомых с оборудованием Mitsubishi Electric.

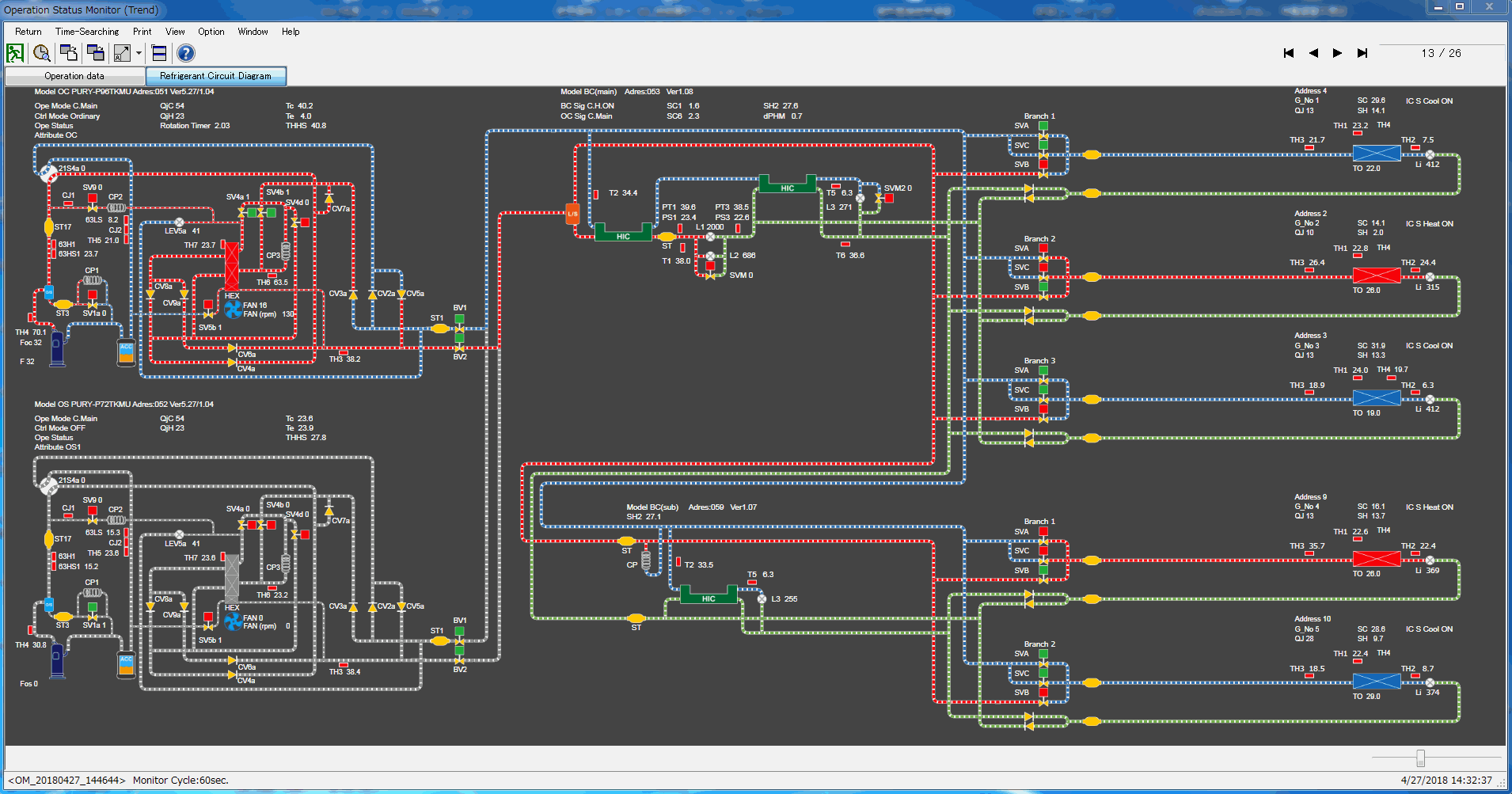

Анимированная гидравлическая схема программы Maintenance Tool 5.30 (схема 1)

Предусмотрена возможность увеличения масштаба анимированной схемы, чтобы сфокусировать внимание на каком-либо фрагменте гидравлического контура, например: на наружном блоке, BC контроллере или внутренних блоках. В программе появилась возможность зафиксировать частоту вращения компрессора. Это значит, что на время тестирования можно превратить инверторный компрессор в компрессор с фиксированной производительностью. Такой режим удобен для различных исследований, например для проверки количества хладагента в контуре. Новая функция применима к современным мультизональным VRF-системам серии G7 Next Stage, а также к двум предшествующим поколениям: серии G5 (YJM) и серии G6 (YLM). Дополнительно в новой версии программы реализован мониторинг бытовых и полупромышленных кондиционеров серий M и Mr. Slim. Для этого необходимо приобрести соединительный комплект M21EC0397. Этот набор будет полезен на объектах и в мастерских сервисных центров для диагностики инверторных сплит- и мульти-сплит-систем, а также в качестве самописца для длительного наблюдения за работой оборудования. Полный список аппаратных средств для диагностики кондиционеров Mitsubishi Electric состоит из приборов, указанных в схеме 1.
