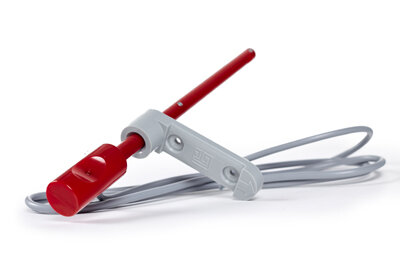

Канальный датчик влажности GTC GT-DHH010

Канальный датчик влажности GTC GT-DHH010 может быть установлен в любой среде, не агрессивной к материалу покрытия датчика и кабеля удовлетворяющей по температурным параметрам и требованиям технических характеристик. Во избежание наводок, кабель датчика не должен прокладываться в одном канале с силовыми проводами и кабелями. При подключении к вентиляционной установке с электрическими калориферами располагать датчик не ближе 0,2 метра от нагревательных элементов. При наращивании кабеля использовать рекомендуется обжимом или спаиванием контактов соединения. При использовании для наращивания кабеля с экранирующей оплеткой заземление оплетки не производить. Длина кабеля для наращивания при сечении не менее 0,5 мм.кв. Не более 100 метров. Подключение ко входам измерительных приборов или к контроллерам в соответствии с указаниями технической документации на эти приборы и контроллеры. Способ установки на жесткий воздуховод с помощью саморезов или винтовое крепление к кронштейну входящему в комплектацию. Для гибких воздуховодов возможно фиксирование кронштейна армированным скотчем в 2 прохода (оборота). До крепления кронштейна необходимо подготовить отверстие для ввода корпуса датчика. Вводить датчик в кронштейн в соответствии с разметкой: стрелка кронштейна напротив гребенки корпуса датчика. Глубина погружения датчика в соответствии с параметрами воздуховода. Для удобства определения направления потока воздуха в воздуховоде устанавливайте кронштейн в соответствующее положение, чтобы стрелка показывала нужное направление

Технические характеристики GT-DHH010:

- Тип датчика по активности: Активный

- Чувствительный элемент: Датчик относительной влажности

- Тип датчика: Полупроводниковый емкостной

- Диапазон измерения %: 0-100

- Точность измерения %: 3

- Выходной сигнал В: 0-10

- Материал корпуса датчика: Поликарбонат

- Длинна корпуса датчика мм.: 232

- Диаметр в канале мм.: 10

- Способ крепления на жестком воздуховоде: Кронштейн с помощью саморезов

- Способ крепления на гибком воздуховоде: Кронштейн с помощью скотча

- Длинна кабеля м.: 1,5

- Тип кабеля: 2-х парный, оранжевый 10-24В, голубой 0-10 В

- Минимальный радиус загиба кабеля: х D 6

- Тип изоляции кабеля: ПВХ

- Температура эксплуатации стационарно, гр.С : -25….50

- Срок службы, лет: 5
